一文为您介绍绝缘测试仪的工作原理
发表时间:2020-08-07  |  点击率:90

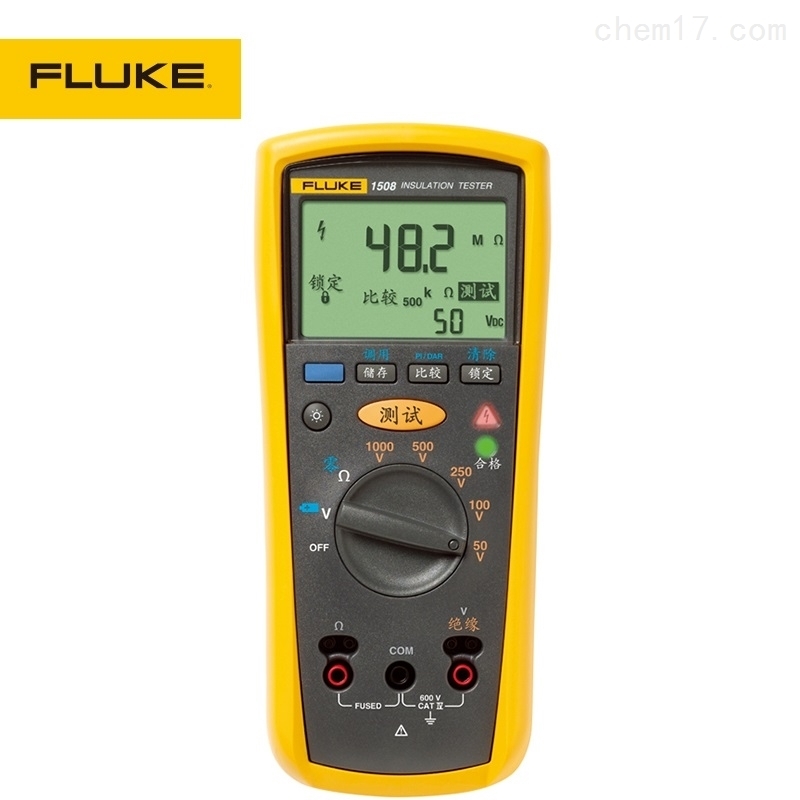

  绝缘测试仪是将一规定交流或直流高压施加在电器带电部分和非带电部分之间以检查电器的绝缘材料所能承受耐压能力的试验,适于在各种电气设备的保养、维修、试验及检定中作绝缘测试。
  几乎所有的绝缘测试仪都采用直流电压作为激励,所以校准器的交流要求很少,它提供一个电压,并测量由被测设备所决定的电流。
  量程达到1TΩ以及更高的兆欧表通常具有第三个端子,称为保护端,对于消除泄漏通路以及被测未知电阻Rx的并联元件非常有用。保护端的目的是消除可能会产生的泄漏电流来选择性地将输出寄生电阻性元件的影响减小为零,
  通过了解各种不同的绝缘测试仪,可以知道它们需要不同的性能检查点。例如,某个测试仪需要测试50kΩ,而另一款测试仪则需要测试60kΩ,再一款又需要测试100kΩ,等等。


  绝缘测试仪通过用一个电压激励被测装置或网络,然后测量激励所产生的电流,利用欧姆定律测量出电阻。优良的兆欧表校准器包括各种可选的电阻器,这点与现代校准器利用合成电阻功能提供的电阻器差别不大。兆欧表校准器与直流/低频校准器的不同之处在于所需的电阻器范围,以及耐受的电压能力不同。
  例如,与数字多用表上配备的欧姆表功能相比,这些电气测试器在进行电阻测量时施加的电压要高得多。兆欧表采用的电压范围通常从50V到高达5kV;而典型数字多用表的电压一般小于10V。对于绝缘测试仪来说,需要测量的电阻值范围很大,其上限可达到10TΩ,所需的电压更高。
  以上就是小编今天为大家带来的全部内容了,希望能够对您有所帮助。
